Катушка зажигания "Урал, Днепр, Иж-Юпитер" 6-12v (СовеК) для БСЗ (без разрядников)

Катушка зажигания "Урал, Днепр" 6-12v (Совек) для БСЗ (без разрядников)

Применяемость:

Катушка зажигания 135.3705М предназначена для работы в системе

электрооборудования 2-цилиндровых карбюраторных двигателей мотоциклов «Урал», «Днепр», «К-750», «Иж», «Ява» 6 или 12-вольтовых

модификаций с электронной системой зажигания.

Наилучшие параметры искрообразования катушка 135.3705М обеспечивает с БСЗ (бесконтактной системой зажигания) и МПБСЗ (микропроцессорная бесконтактная система зажигания) производства «СовеК».

Технические данные:

·         Напряжение питания минусового полюса источника постоянного тока на корпус мотоцикла:

·         - номинальное -6В или 12В

·         -минимальное – 5,6В

·         -максимальное -- 16В

·         Вторичное напряжение, при токе разрыва 4А, сопротивлении шунта 3 Мом, емкости шунта 50 пФ, не менее – 18кВ

·         Ток разрыва – 4А

·         Сопротивление первичной обмотки катушки – 0,8±0,05 Ом.

·         Масса не более 0,25 кг.

·         Габаритные размеры 97х45х58 мм.

Устройство и принцип работы:

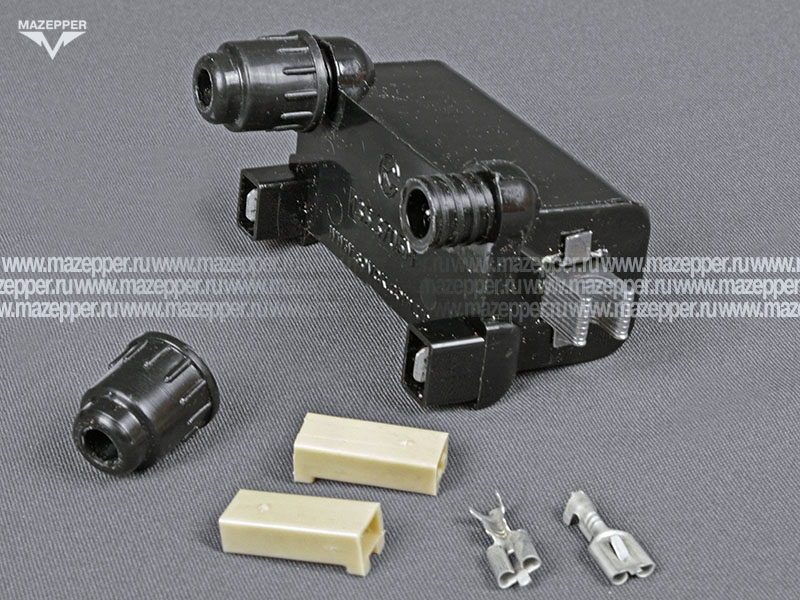

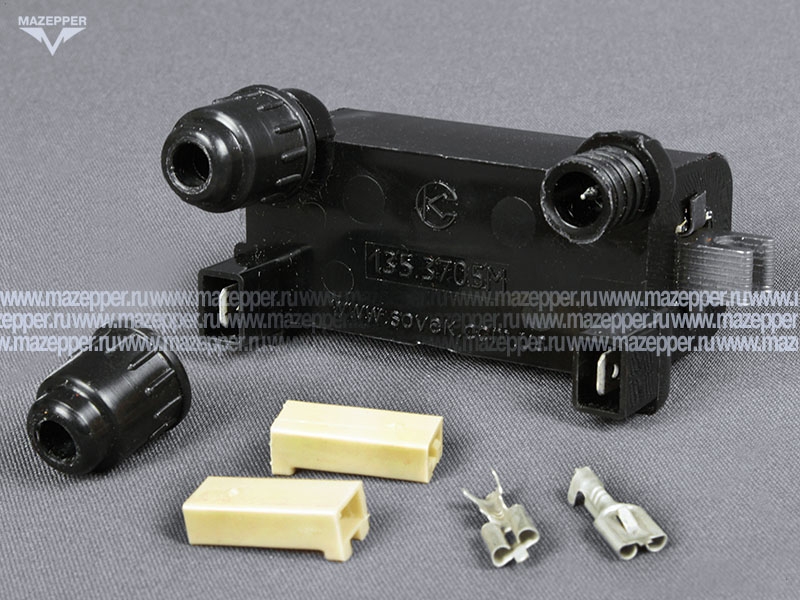

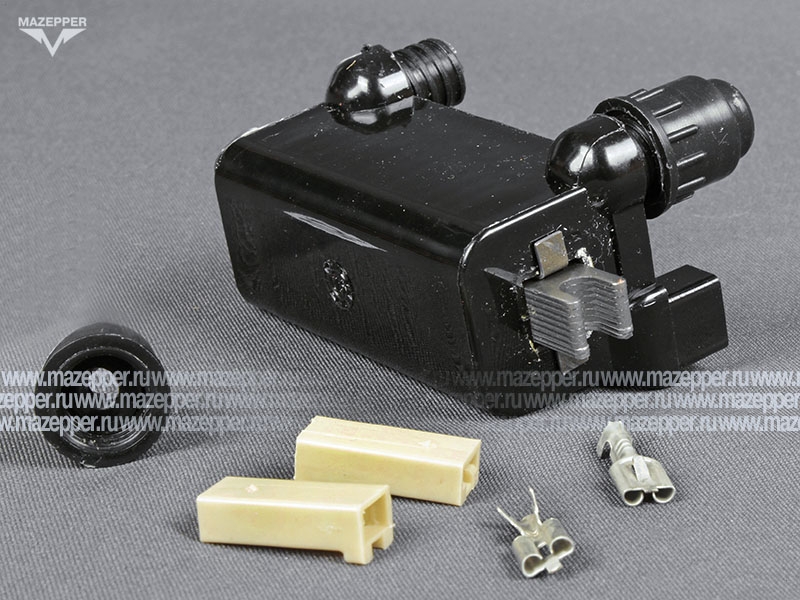

Катушка состоит из пластикового корпуса и металлического многопластинчатого сердечника.

На корпусе имеется два низковольтных (клемма, тип «Папа») и два высоковольтных (штырькового типа) вывода закрытых изолирующими колпачками.

Высоковольтные выводы подключаются к свечам зажигания.

Низковольтные выводы подключаются к электропитанию согласно руководству по эксплуатации мотоцикла.

Комплектация:
