Поршень "Dingo" (дв. 1P50FMH, 4Т, 100 см3) 2 рем. D=50,50 мм., палец D=13 мм., кольца (TATA)

Применяемость:

мопеды, мотоциклы, квадроциклы Китайского производства с двигателями моделей 1P39FMA, 1P39FMB, 1P47FMA, 1P47FMB, 1P50FMG

Наименование

Артикул

Кол-во

Поршень

1 шт.

Палец поршневой

1 шт.

Кольцо стопорное поршневого пальца

2 шт.

Кольцо компрессионное

2 шт.

Кольцо маслосъемное (наборное)

1 шт.

Диаметр поршня

50,50 мм.

Высота поршня (общая)

49,00 мм.

Расстояние от центра отверстия под поршневой палец до начала сферической части

19,00 мм.

Количество поршневых колец

3

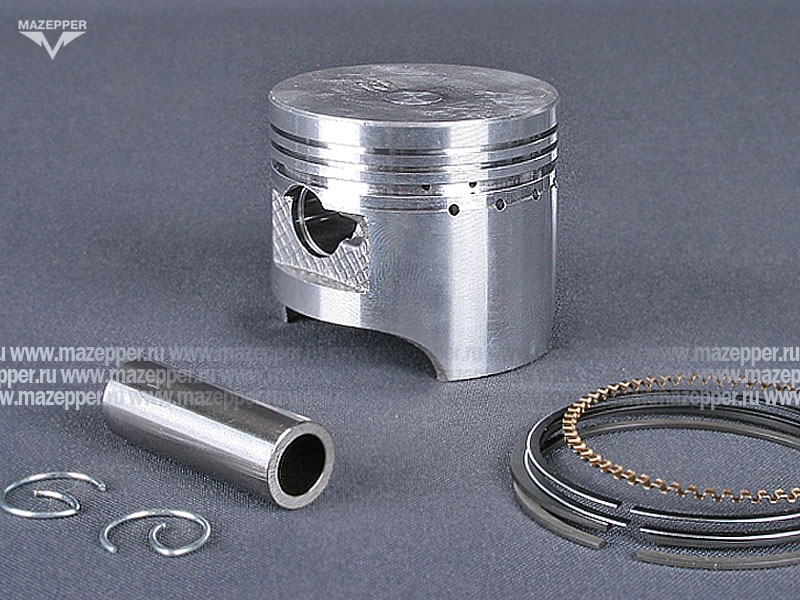

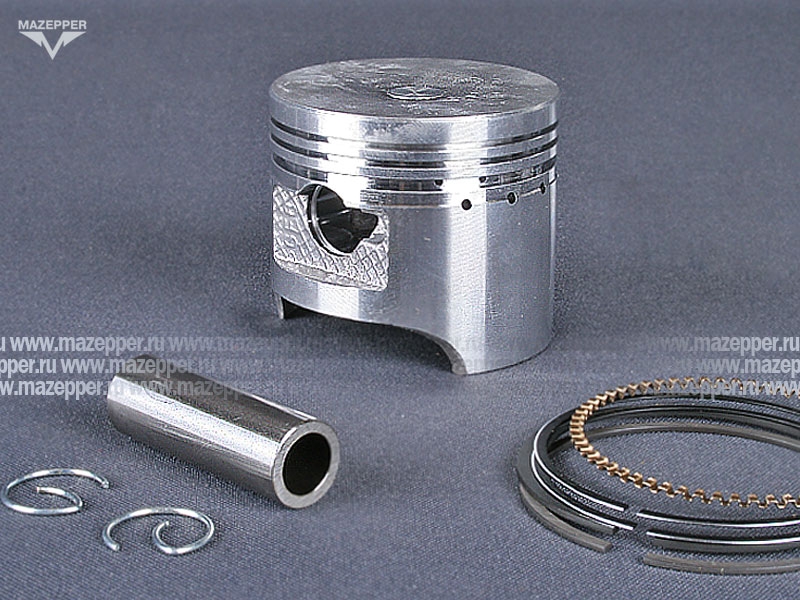

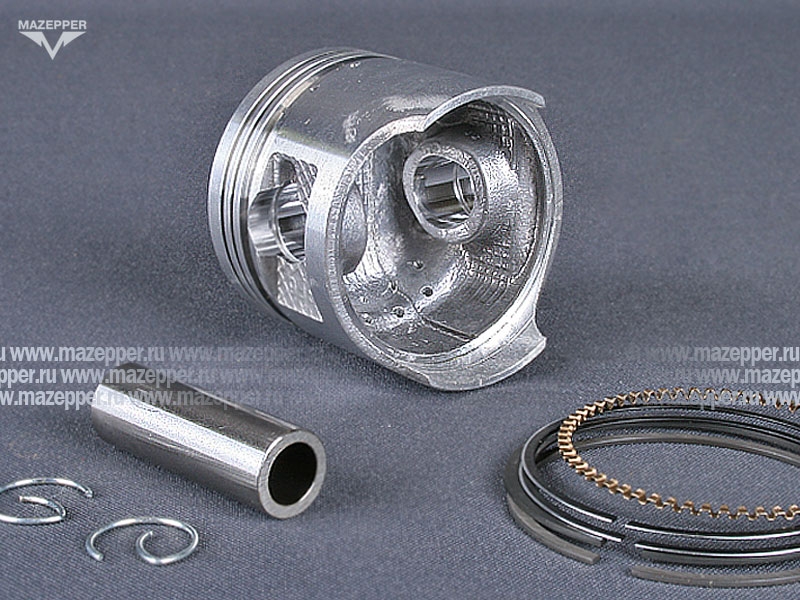

Особенности поршня

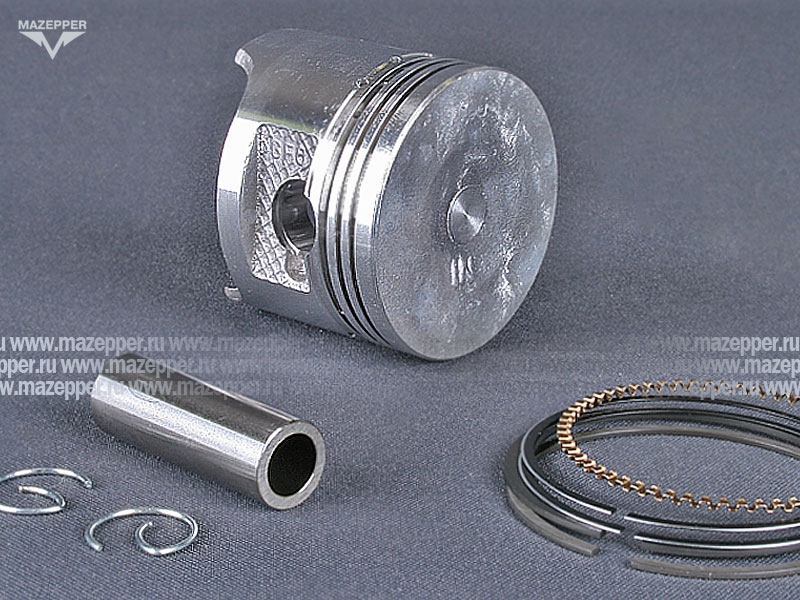

днище поршня плоское, имеет выборку в середине, сферической формы диаметром – 27,0 мм., глубиной – 1,5 мм.
в канавке маслосъёмного кольца расположены отверстия диаметром – 1,0 мм. для стока масла

на внешней поверхности поршня, ниже маслосъемного кольца, имеется выборка глубиной – 0,4 мм., шириной – 2,5 мм., на выборке имеются отверстия для стока масла диаметром – 2,0 мм.
на внешней поверхности поршня вокруг отверстий под поршневой палец имеется выборка прямоугольной формы шириной – 26,0 мм., высотой – 14,0 мм.

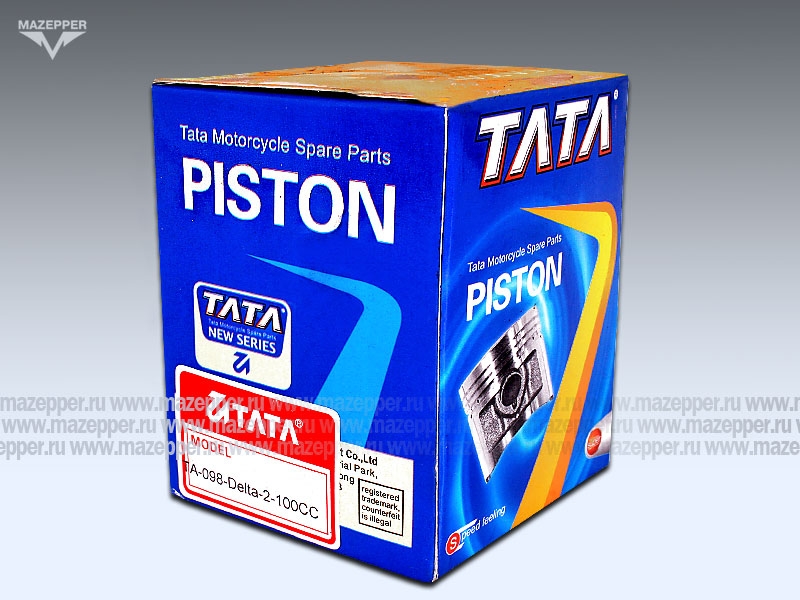

надпись на упаковке Delta-100CC

Диаметр поршневого пальца

13,00 мм.

Длина поршневого пальца

38,00 мм.

Диаметр поршневых колец

50,50 мм.

Высота компрессионного кольца

1,0 мм.

Высота маслосъемного кольца

2,0 мм.

Особенности поршневых колец

маслосъемное кольцо наборное состоит из двух тонких колец высотой - 0,4 мм. и расширительного кольца

компрессионные кольца в сечении имеют прямоугольный профиль

верхнее компрессионное кольцо хромированное
