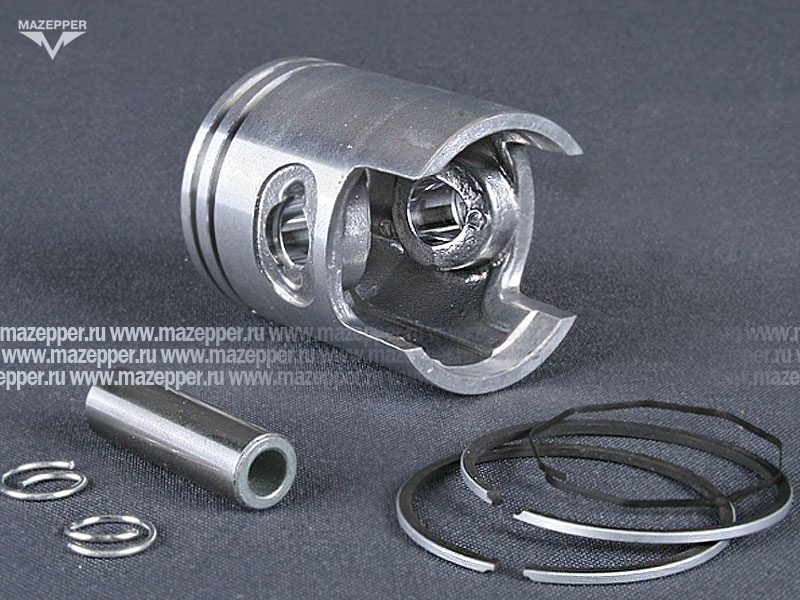

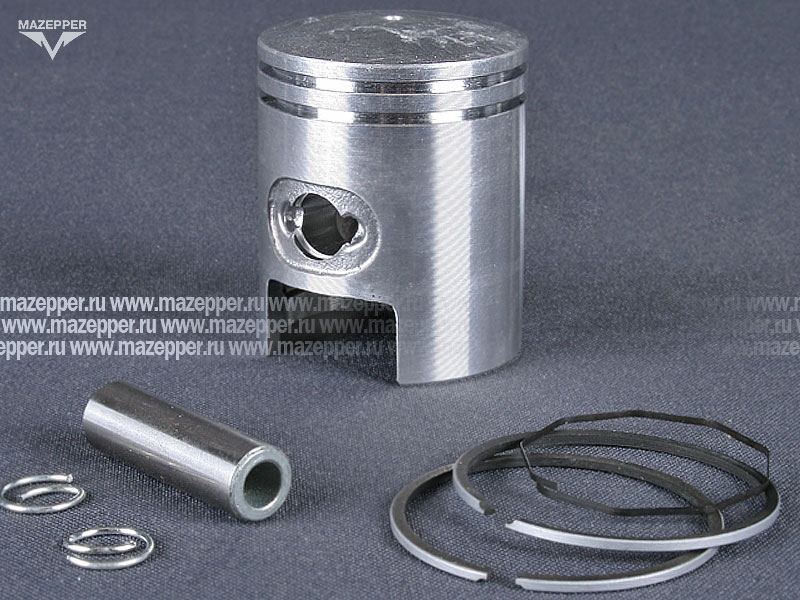

Поршень "Honda" Lead (дв. AF-20E, 50 см3) 2 рем. D=40,50 мм., палец D=10 мм., кольца (Китай)

Применяемость:

Скутеры  Honda: Lead, Cabina, Broad, Joker

(с двигателями модели: AF20E)

Наименование

Артикул

Кол-во

Поршень

1 шт.

Палец поршневой

1 шт.

Кольцо стопорное поршневого пальца

2 шт.

Кольцо компрессионное

2 шт.

Кольцо расширительное

1 шт.

Диаметр поршня

40,50 мм.

Высота поршня (общая)

51,00 мм.

Расстояние от центра отверстия под поршневой палец до начала сферической части

25,50 мм.

Количество поршневых колец

2

Особенности

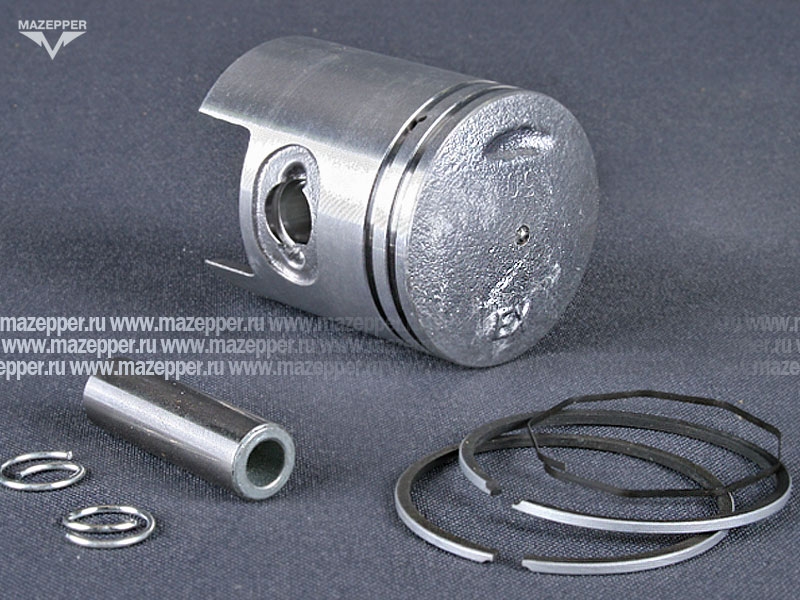

на днище поршня со стороны противоположной выпускному окну имеется выборка

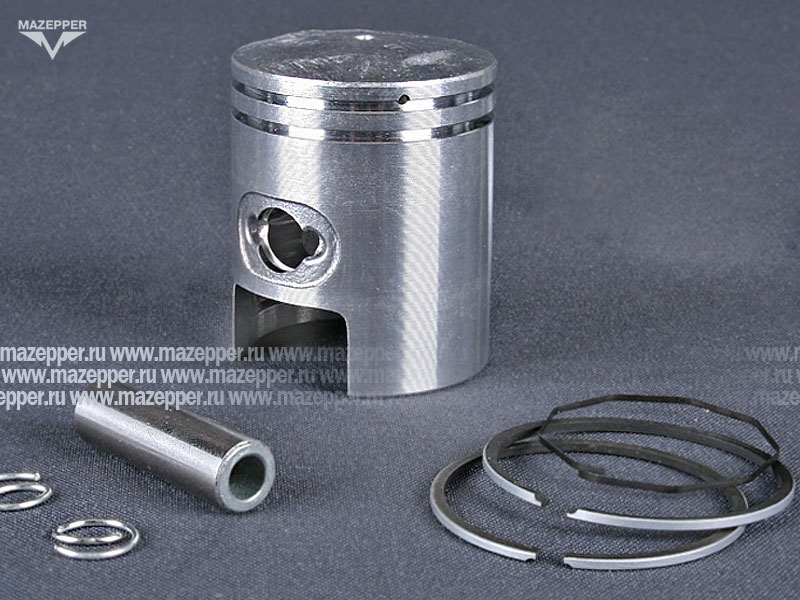

штифты для фиксации поршневых колец изготовлены из стального прутка d=1,5 мм., смещены в сторону верхней грани канавки поршневых колец, углублены на 0,5 мм. от внешней поверхности поршня, развёрнуты на 55º от оси поршневого пальца, направлены в сторону впускного окна

поршень имеет покрытие серого цвета на днище, внутренней поверхности, вокруг отверстий под поршневой палец

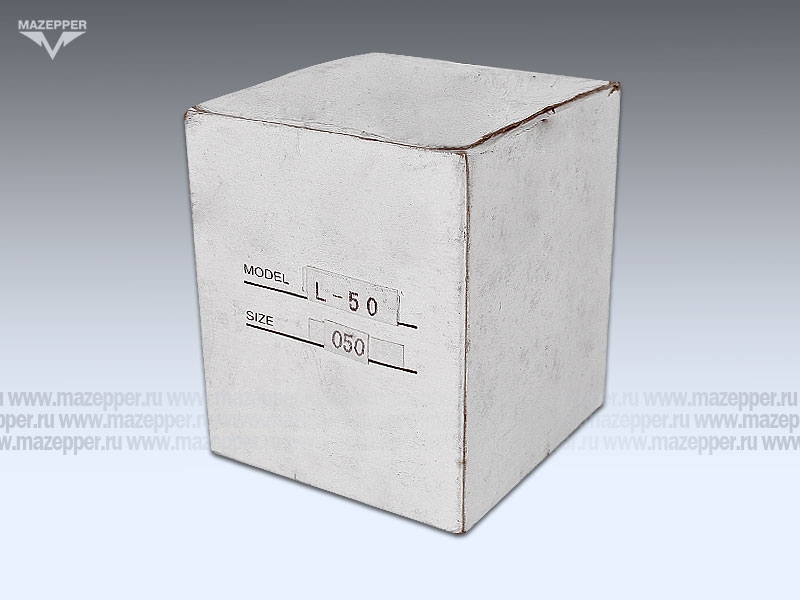

надпись на упаковке L 50

Диаметр поршневого пальца

10,00 мм.

Длина поршневого пальца

33,00 мм.

Диаметр компрессионного кольца

40,50 мм.

Высота компрессионного кольца

1,5 мм.

Особенности поршневых колец

скошенная к внутренней поверхности верхняя грань кольца

замок расположен на верхней грани кольца
