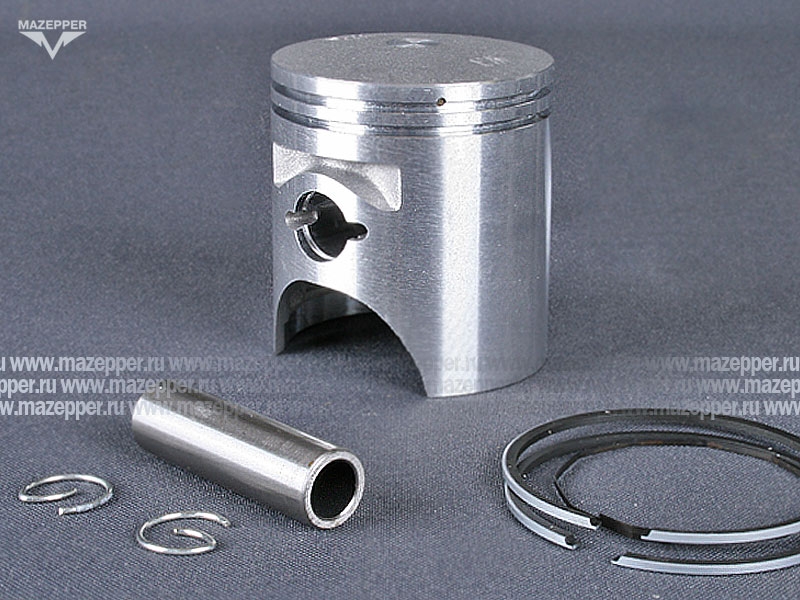

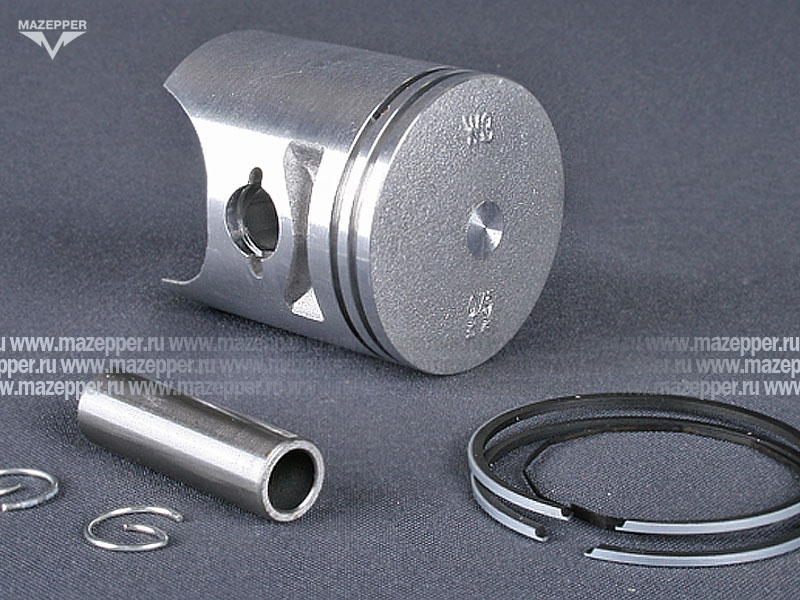

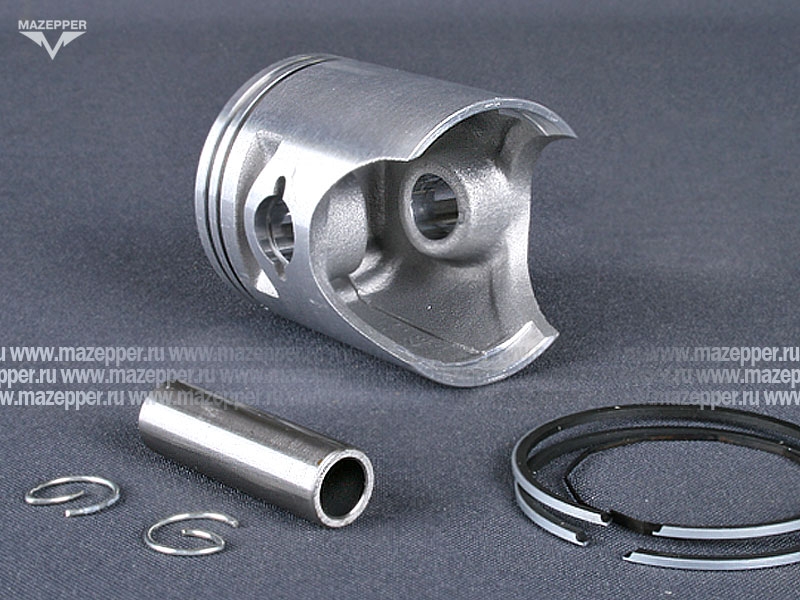

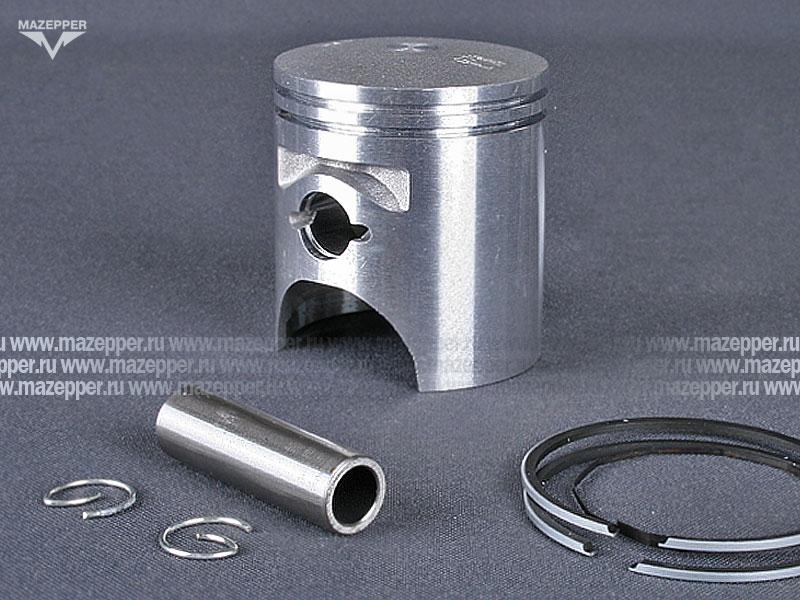

Поршень "Honda" Lead (дв. HF-05E, 90 см3) 3 рем. D=48,75 мм., палец D=12 мм., кольца (ТАТА)

Применяемость:

Скутер Honda Lead 90 (с двигателем модели: HF05E)

Наименование

Артикул

Кол-во

Поршень

1 шт.

Палец поршневой

1 шт.

Кольцо стопорное поршневого пальца

2 шт.

Кольцо компрессионное

2 шт.

Кольцо расширительное

1 шт.

Диаметр поршня

48,75 мм.

Высота поршня (общая)

55,50 мм.

Расстояние от центра отверстия под поршневой палец до начала сферической части

25,50 мм.

Количество поршневых колец

2

Особенности

выше отверстий под поршневой палец имеются выборки прямоугольной формы

штифты для фиксации поршневых колец изготовлены из стального прутка d=1,5 мм., смещены в сторону верхней грани канавки поршневых колец, углублены на 1,0 мм. от внешней поверхности поршня, развёрнуты на 55º от оси поршневого пальца, направлены в сторону впускного окна

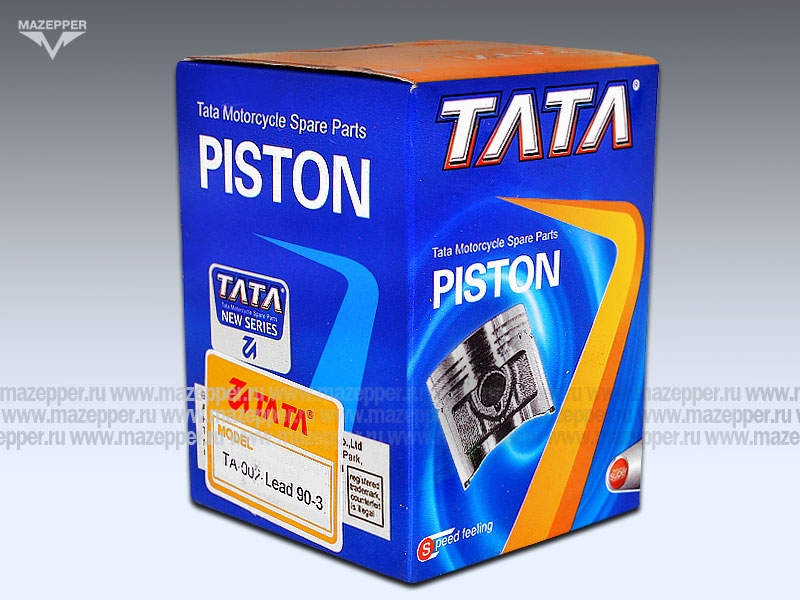

надпись на упаковке L 90

Диаметр поршневого пальца

12,00 мм.

Длина поршневого пальца

40,00 мм.

Диаметр компрессионного кольца

48,75 мм.

Высота компрессионного кольца

1,5 мм.

Особенности поршневых колец

верхняя грань верхнего кольца скошена к внутренней поверхности

нижнее кольцо прямоугольного сечения

замок расположен на верхней грани кольца
