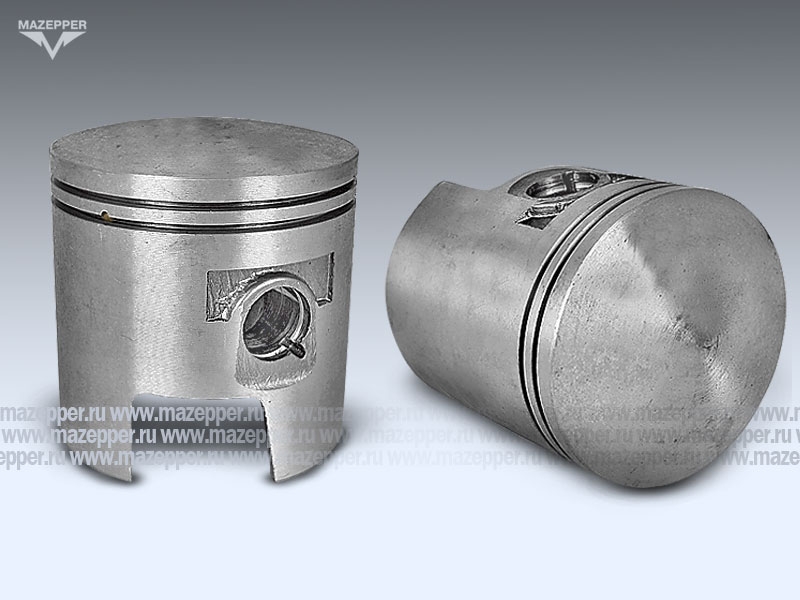

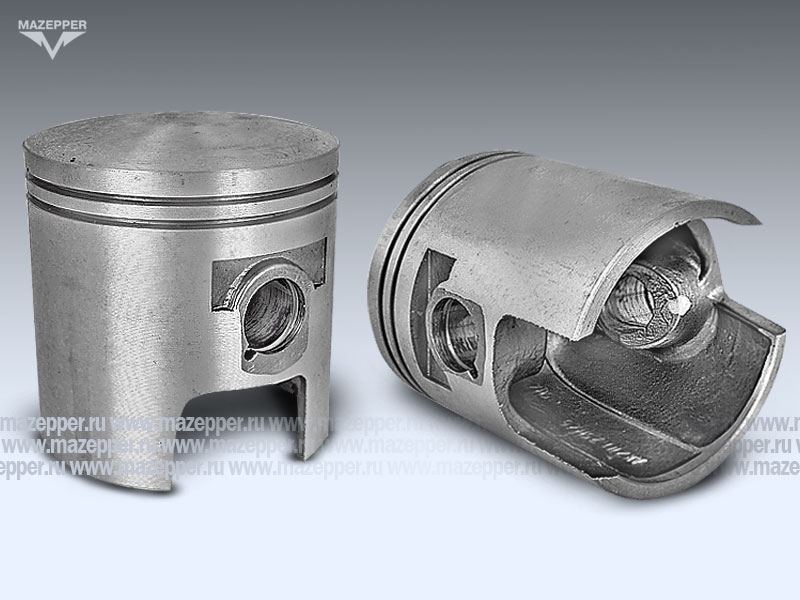

Поршень "Буран" норм. "С" Лермонтов (правый)

Применяемость:

снегоходы:

Буран СБ-640А (дв. РМЗ-640И)

Буран СБ-640А (дв. РМЗ-640 А1Ц)

Буран СБ-640М (дв. РМЗ-640-34)

Буран СБ-640МД (дв. РМЗ-640-34)

Наименование

Артикул

Кол-во

Поршень (правый) без колец, без пальца

110501530

1 шт.

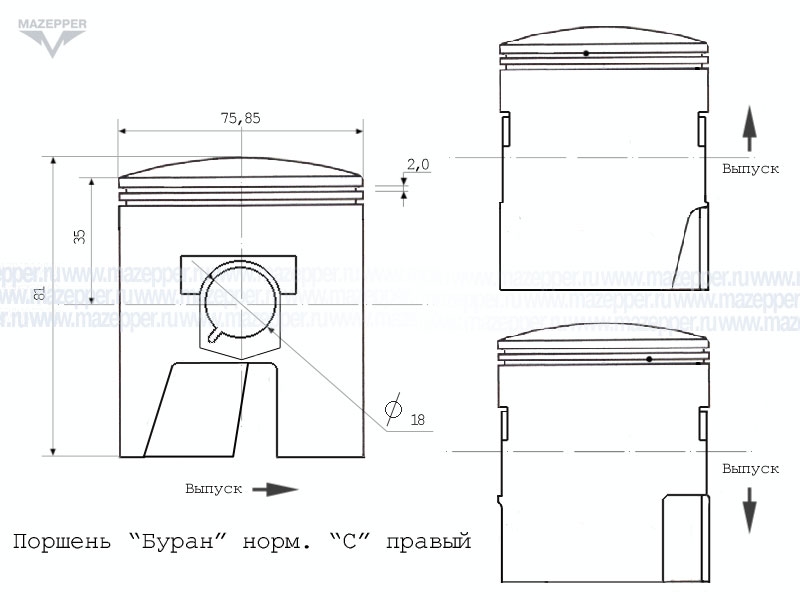

Диаметр поршня

75,85 мм.

Высота поршня (общая)

81,00 мм.

Расстояние от центра отверстия под поршневой палец до начала сферической части

35,00 мм.

Диаметр отверстия под поршневой палец

18,00 мм.

Количество канавок под поршневые кольца

2

Высота канавок под поршневые кольца

2,0 мм.

Особенности

штифты для фиксации поршневых колец цилиндрические, изготовлены из стального прутка диаметром - 2,0 мм., смещены в сторону верхней грани канавки для поршневых колец, углублены от внешней поверхности поршня на 0,3 мм.

штифт, находящийся в верхней канавке, развёрнут на 75 градусов вправо назад от оси поршневого пальца.

штифт, находящийся в нижней канавке, развёрнут на 60 градусов влево вперёд от оси поршневого пальца.

под штифтом, находящимся в канавке нижнего кольца, имеется отверстие диаметром – 3,0 мм., с центром расположенным на расстоянии - 9,0 мм. от нижней грани канавки.

на юбке поршня имеются два не симметричных окна под перепускные каналы высота окна – 25,0 мм., ширина в верхней части - 30,0 мм., ширина в нижней части - 34 мм.

вокруг отверстия под поршневой палец имеются  выборки  прямоугольной формы
