Поршень "Honling" (139 QMB, 4T, 60 см3) 1 рем. D=44,25 мм., палец D=13 мм., кольца (S.E.E)

Применяемость:

скутеры, квадроциклы Китайского производства с двигателями моделей 139QMB

                              Наименование

Артикул

Кол-во

Поршень

1 шт.

Палец поршневой

1 шт.

Кольцо стопорное поршневого пальца

2 шт.

Кольцо компрессионное

2 шт.

Кольцо маслосъемное (наборное)

1 шт.

Диаметр поршня

44,25 мм.

Высота поршня (общая)

34,00 мм.

Расстояние от центра отверстия под поршневой палец до начала днища

17,00 мм.

Количество поршневых колец

3

Особенности поршня

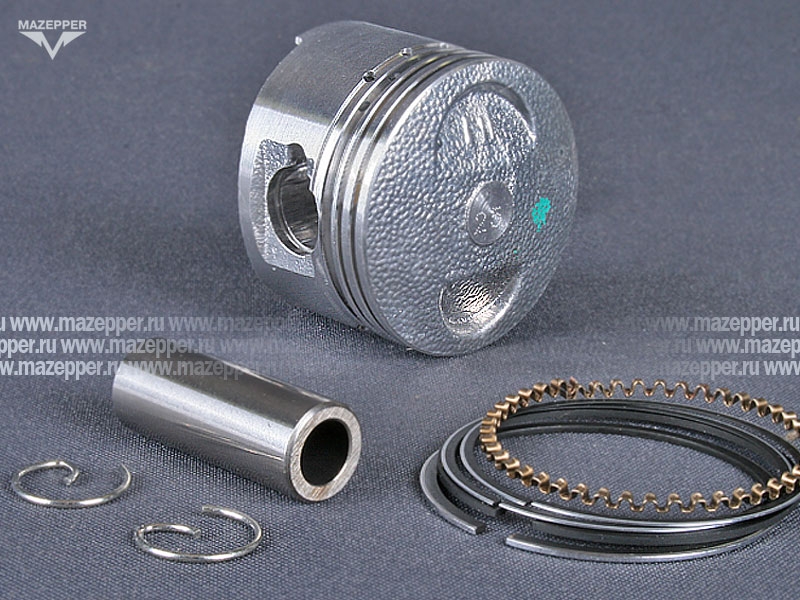

днище поршня сферической формы, на днище имеются две выборки полукруглой формы под клапана, глубина выборки под впускной клапан – 3,5 мм., под выпускной клапан – 3,5 мм.
в канавке маслосъёмного кольца расположены отверстия диаметром – 1,5 мм. для стока масла

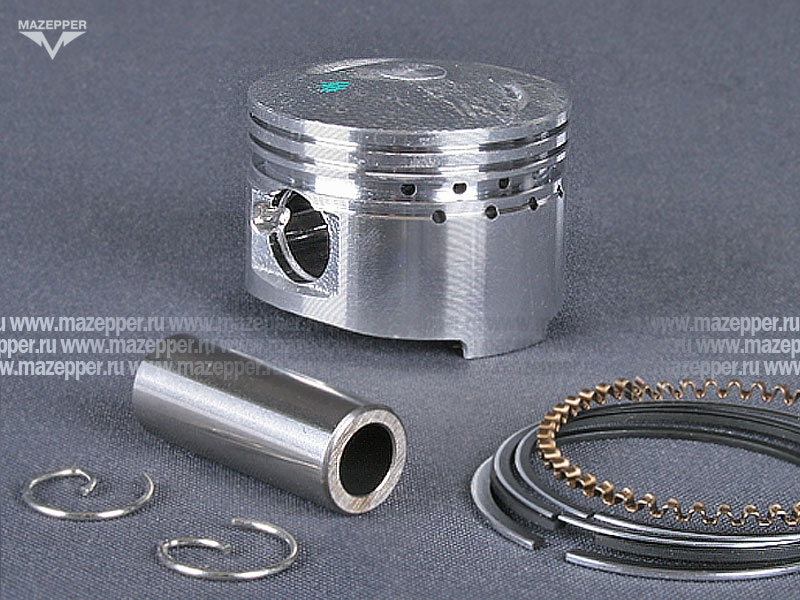

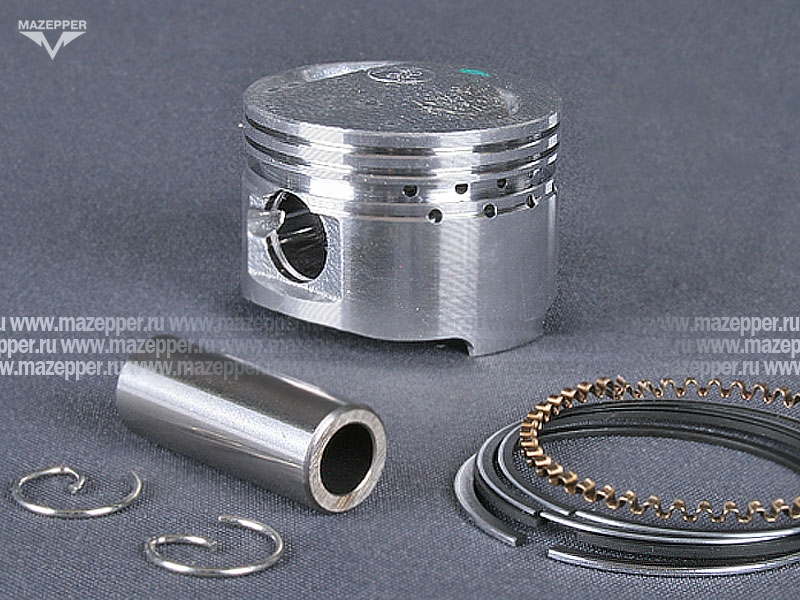

на внешней поверхности поршня, ниже маслосъемного кольца, имеется выборка глубиной – 0,5 мм., шириной – 2,0 мм., на выборке имеются отверстия для стока масла диаметром – 1,0 мм.
на внешней поверхности поршня вокруг отверстий под поршневой палец имеется выборка прямоугольной формы шириной – 17,0 мм., высотой – 13,0 мм.

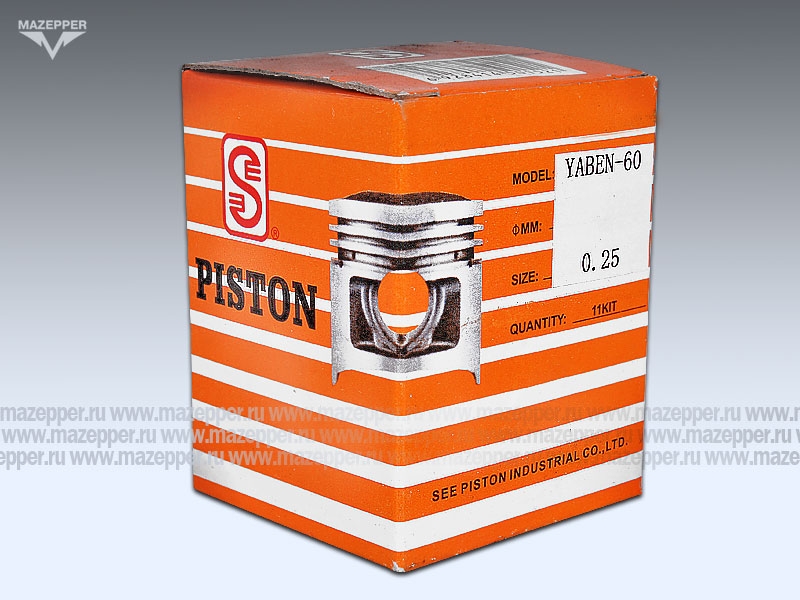

надпись на упаковке yaben-60

Диаметр поршневого пальца

13,00 мм.

Длина поршневого пальца

34,00 мм.

Диаметр поршневых колец

44,25 мм.

Высота компрессионного кольца

1,0 мм.

Высота маслосъемного кольца

2,5 мм.

Особенности поршневых колец

маслосъемное кольцо наборное состоит из двух тонких колец высотой - 0,4 мм. и расширительного кольца

компрессионные кольца в сечении имеют прямоугольный профиль

верхнее компрессионное кольцо хромированное
