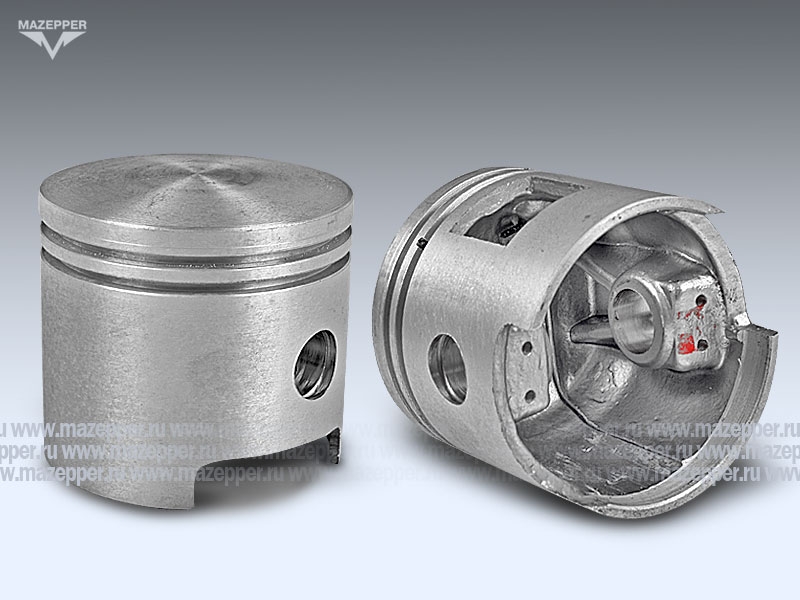

Поршень Л/М "Вихрь-25" норм. (2) (Лермонтов)

Применяемость:

лодочный мотор Вихрь 25

Наименование

Артикул

Кол-во

Поршень (без колец, без пальца)

4.144-000

1 шт.

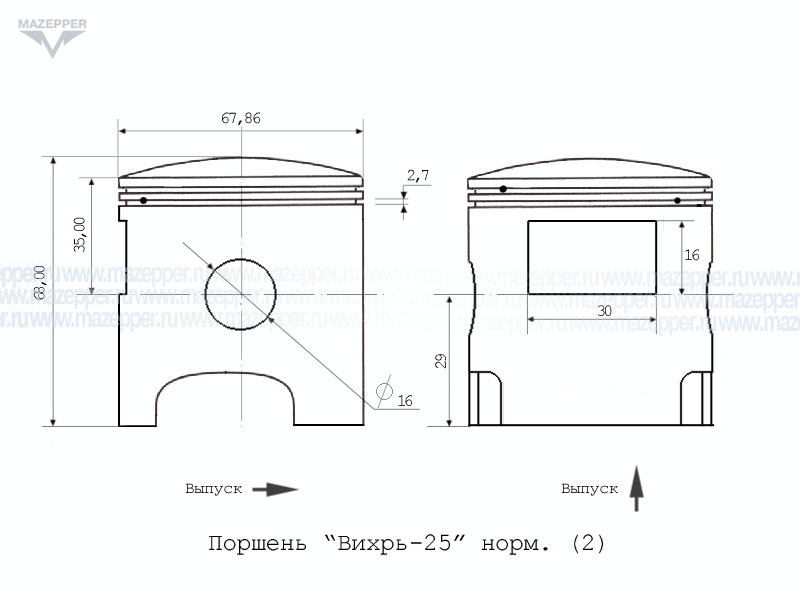

Диаметр поршня

67,86 мм.

Высота поршня (общая)

68,00 мм.

Расстояние от центра отверстия под поршневой палец до начала сферической части

35,00 мм.

Диаметр отверстия под поршневой палец

16,00 мм.

Количество канавок под поршневые кольца

2

Высота канавок под поршневые кольца

2,7 мм.

Особенности

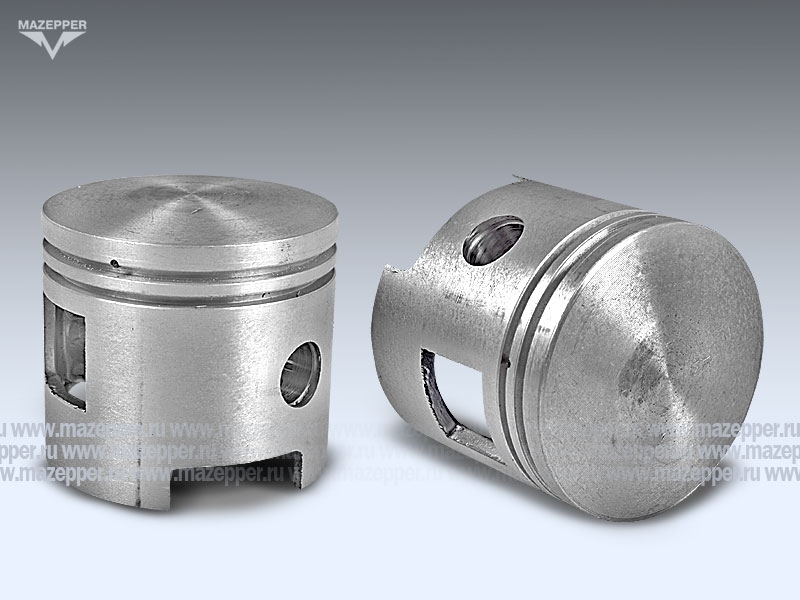

на боковой поверхности поршня имеется окно под канал продувки прямоугольной формы высотой – 16,0 мм., шириной – 30,0 мм., нижний край окна находится на расстоянии – 29,0 мм. от края юбки, окно направлено в сторону впускного канала.

штифты для фиксации поршневых колец цилиндрические, изготовлены из стального прутка диаметром - 2,0 мм., смещены в сторону верхней грани канавки для поршневых колец, углублены на - 0,5 мм. от внешней поверхности поршня, развёрнуты на 50 градусов от оси поршневого пальца и направлены в сторону впускного окна.
