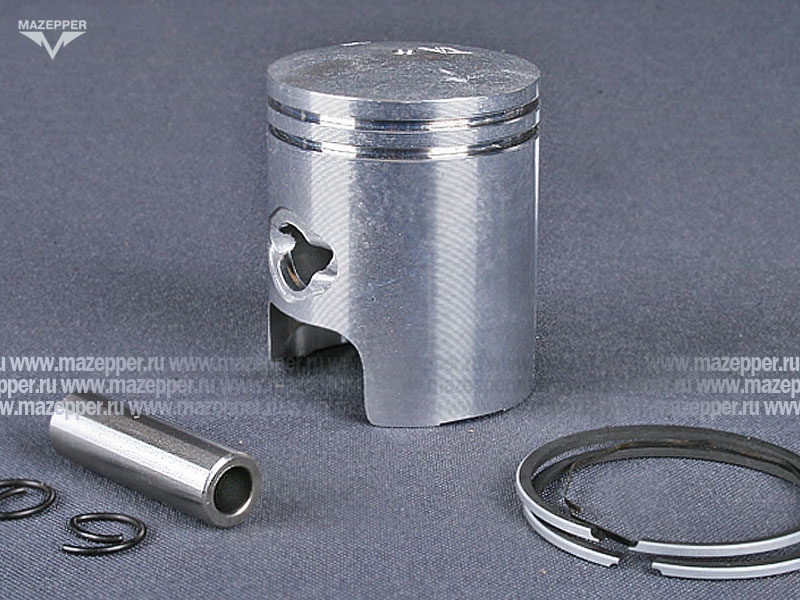

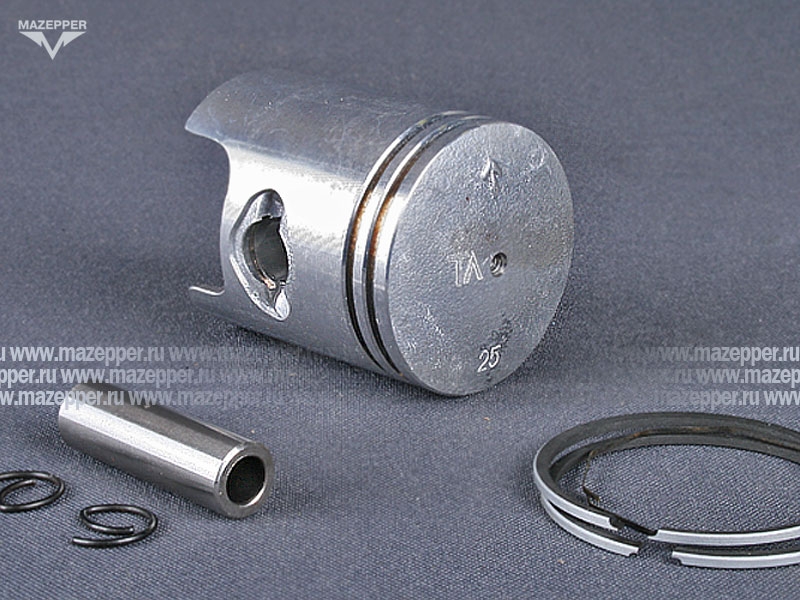

Поршень "Yamaha" (3KJ, 2JA, 50 см3) 1 рем. D=40,25 мм., палец D=10 мм., кольца (ТАТА)

Применяемость:

скутеры: Yamaha JOG (дв. 3KJ), Yamaha JOG Sport (дв. 3KJ), Yamaha JOG (дв. 14T), Yamaha JOG (дв. 2JA),

Yamaha SPORTS (дв. 2JA), Yamaha Axis (дв. 3KJ),

Yamaha BW`s (дв. 3AA), Yamaha Salient (дв. 14T),

Yamaha Champ (дв. 14T), Yamaha Mint (дв. 1YU),

Yamaha Passol (дв. 2E9), Yamaha Excel (дв. 14T)

Наименование

Артикул

Кол-во

Поршень

1 шт.

Палец поршневой

1 шт.

Кольцо стопорное поршневого пальца

2 шт.

Кольцо компрессионное

2 шт.

Кольцо расширительное

1 шт.

Диаметр поршня

40,25 мм.

Высота поршня (общая)

51,00 мм.

Расстояние от центра отверстия под поршневой палец до начала сферической части

26,00 мм.

Количество поршневых колец

2

Особенности

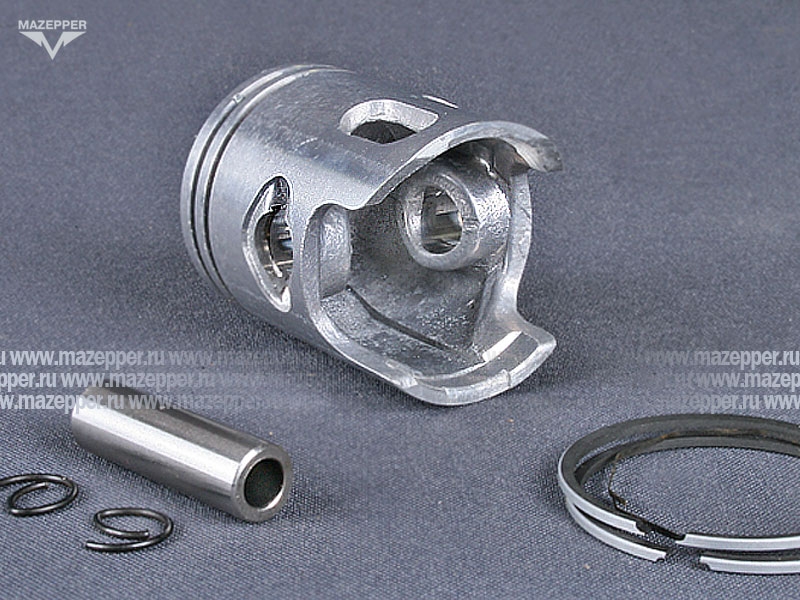

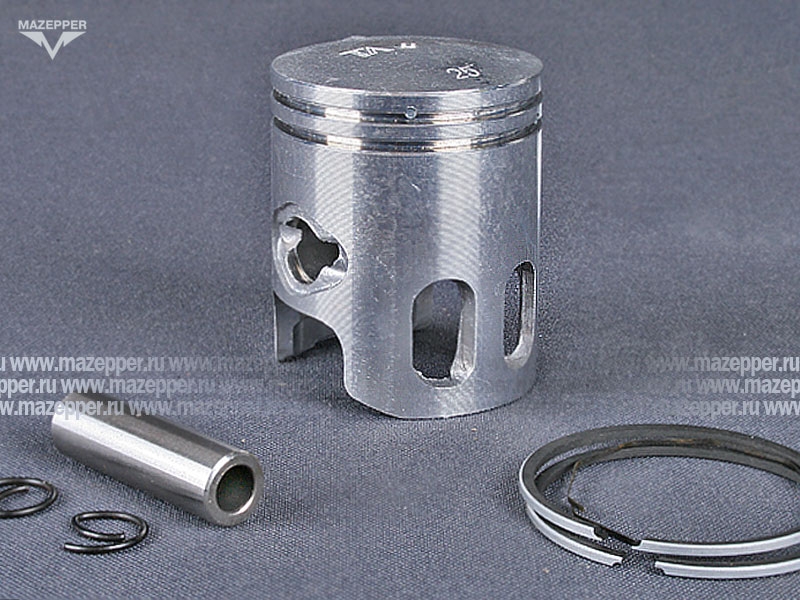

на юбке поршня имеются два окна овальной формы под перепускные каналы, направленные в противоположную сторону от выпускного окна, высота окна - 16 мм., ширина - 9 мм., окна расположены на высоте 6 мм. от нижнего края юбки.

штифты для фиксации поршневых колец изготовлены из стального прутка d=1,5 мм., смещены в сторону верхней грани канавки поршневых колец, углублены на 1,0 мм. от внешней поверхности поршня, развёрнуты на 55º от оси поршневого пальца, направлены в сторону впускного окна

поршень имеет покрытие серо-голубого цвета на днище, внутренней поверхности, вокруг отверстия под поршневой палец

надпись на упаковке JOG-1

Диаметр поршневого пальца

10,00 мм.

Длина поршневого пальца

33,00 мм.

Диаметр компрессионного кольца

40,25 мм.

Высота компрессионного кольца

1,5 мм.

Особенности поршневых колец

скошенная к внутренней поверхности верхняя грань кольца

замок расположен на верхней грани кольца
